Oktatási Intézményi Hálózat & L3 Távoli Felügyelet

Óvoda és iskola infrastruktúrája — Szlovákia

VLAN szegmentáció WireGuard PoE tervezés TP-Link Omada Hikvision CCTV

Szerepkör Hálózattervezés (a helyszínen iterálva), telepítés, konfigurálás és ellenőrzés; távolról én adminisztrálom

Helyszín Óvoda és iskola, Szlovákia

Távoli adminisztráció WireGuard távoli helyszínről

Állapot Éles üzemben, 2026

01 / Áttekintés és cél

A projekt egy újonnan épült oktatási intézmény (óvoda és iskola) teljes, zöldmezős hálózati és kamerás infrastruktúrájának tervezését és kiépítését foglalta magában Szlovákiában. A cél tiszta, megbízható és könnyen karbantartható strukturált kábelezés, teljes Wi-Fi 6 lefedettség, izolált IP kamerás megfigyelés és biztonságos L3 távmenedzsment kialakítása volt, rendszeres helyszíni kiszállások nélkül.

Izoláció: a kamerák nem érik el az internetet, és el vannak választva az irodai és tantermi forgalomtól.
Router tehermentesítése: a folyamatos 24/7-es videóforgalom nem haladhat át a router CPU-ján.
Két hozzáférési út: a dolgozók a Hik-Connect alkalmazással, hálózati beállítás nélkül látják a kameraképeket; a rendszergazda WireGuardon keresztül teljes, titkosított L3 hozzáférést kap.

02 / Hardver és topológia

Szerep	Eszköz	Megjegyzés
ISP végpont	Sagemcom F@st 5670 (GPON)	Slovak Telekom FTTH, dinamikus publikus IP. Wi-Fi rádiók kikapcsolva.
Átjáró	TP-Link Omada ER605 v2	Inter-VLAN routing, ACL-ek, WireGuard szerver.
Vezérlő	TP-Link Omada OC200	Hardveres SDN vezérlő, PoE táplálással.
PoE switch	TP-Link TL-SG1218MPE	16× GbE PoE+ (802.3af/at, 250 W keret) + 2× GbE uplink.
Access switch	TP-Link JetStream TL-SG3452	48× GbE + 4× SFP, L2+ menedzselt. Elsődleges végponti elosztó réteg: 802.1Q VLAN-ok az access portokon (fali aljzatok, PC-k, nyomtatók).
Vezeték nélküli	2× TP-Link Omada EAP610 v2	Mennyezeti AX1800 Wi-Fi 6, PoE táplálással.
NVR	Hikvision DS-7608NXI-K2	8 csatornás 4K AcuSense, 4 TB WD Purple.
Kamerák	7× DS-2CD2047G2H-LIU 1× DS-2CD2143G2-I	4 MP csőkamerák (Smart Hybrid Light) + 4 MP IK10 dómkamera.
Rack	19" fali rackszekrény	Aktív tetőventilátor, Cat6 STP patch panelek, túlfeszültség-védett PDU.

Fizikai és logikai topológia

1. ábra — Logikai topológia, portkiosztás és forgalmi utak

Fotók a telepítésről

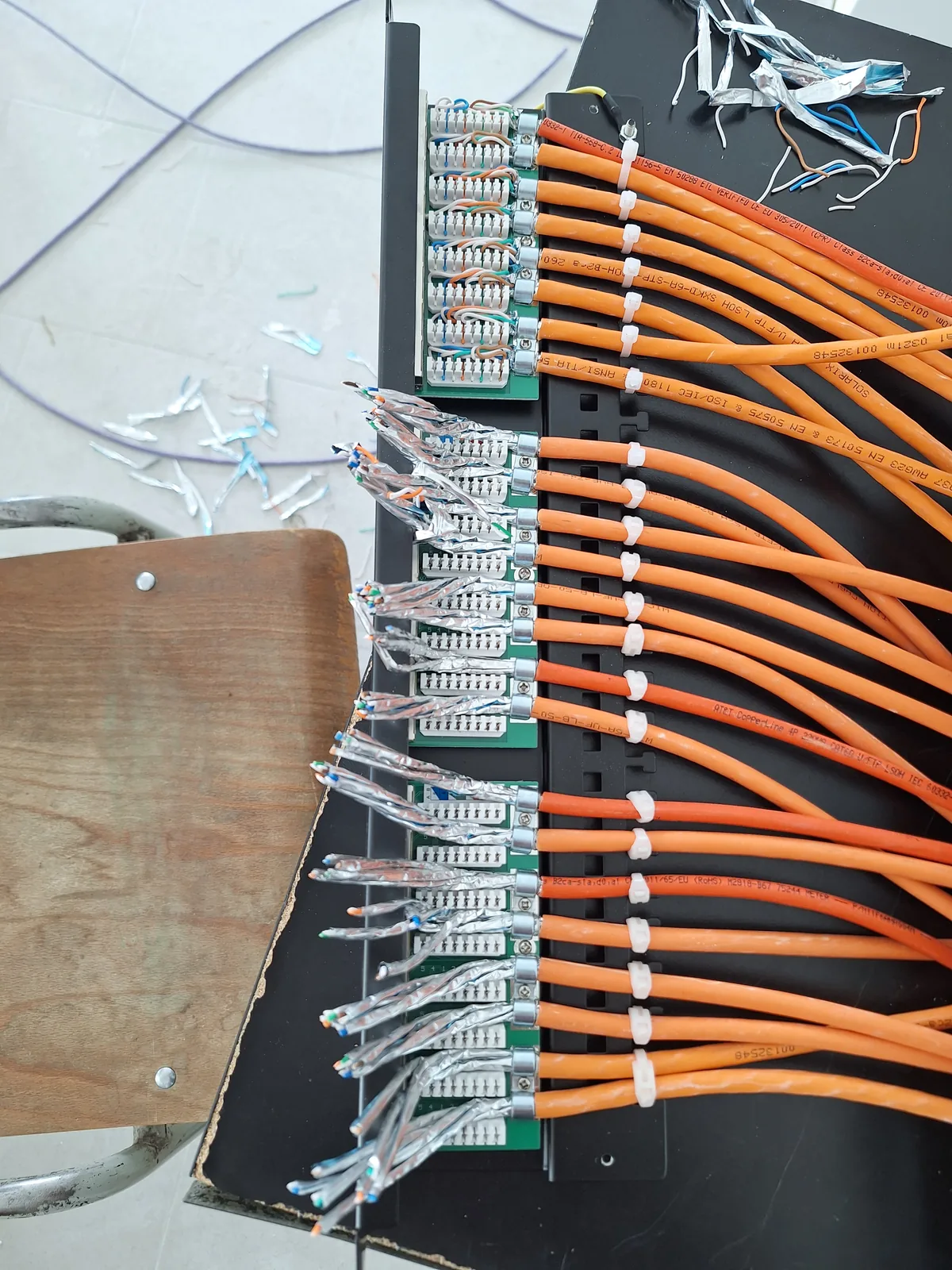

Patch panel bekötése Cat6 kábelek bekötése a rack patch paneljébe.

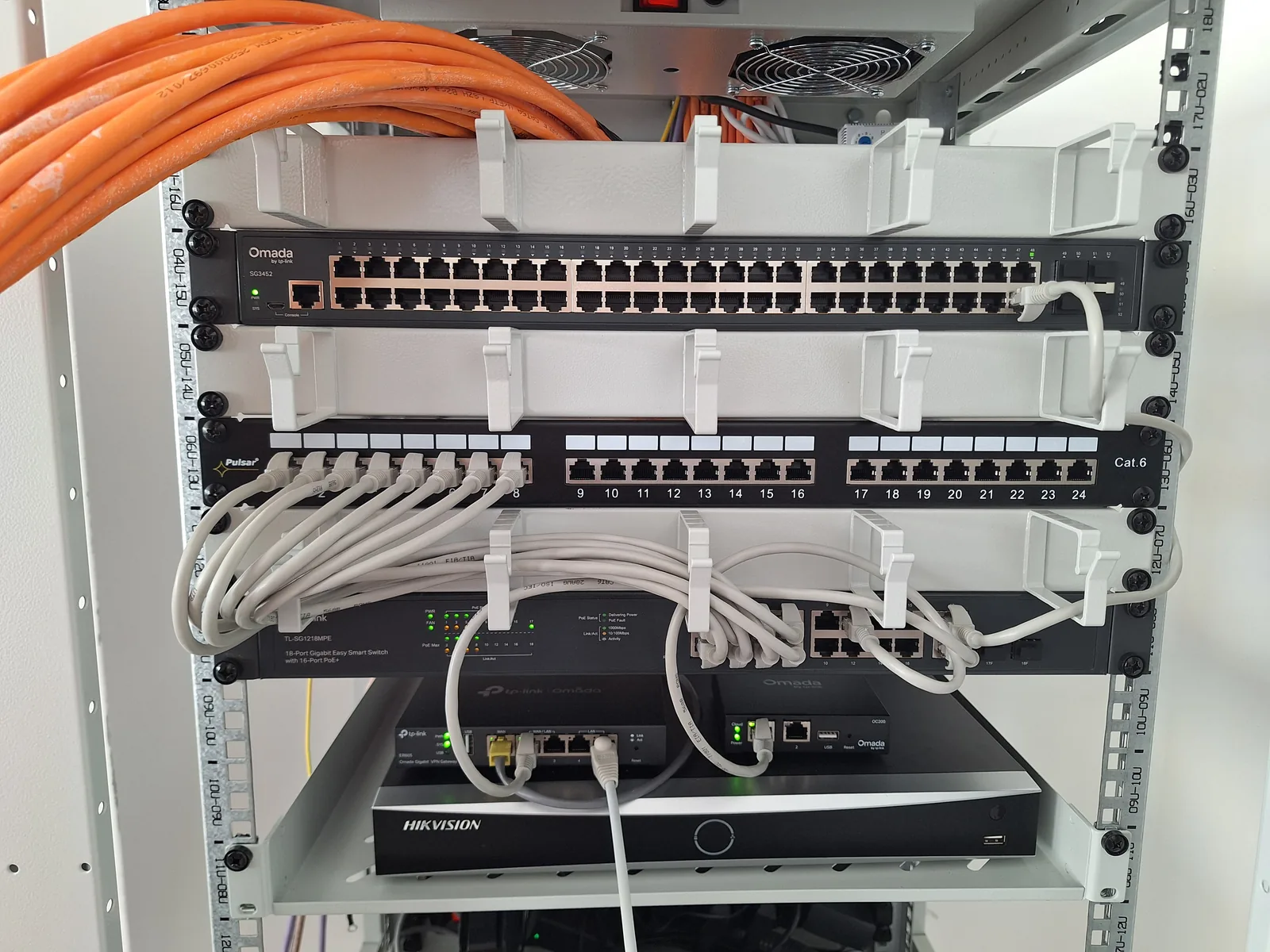

Részben bekötött rack ER605 routerrel, NVR-rel és PoE switch-csel — Első bekötések Router és NVR a helyén, a PoE switch patchelése folyamatban.

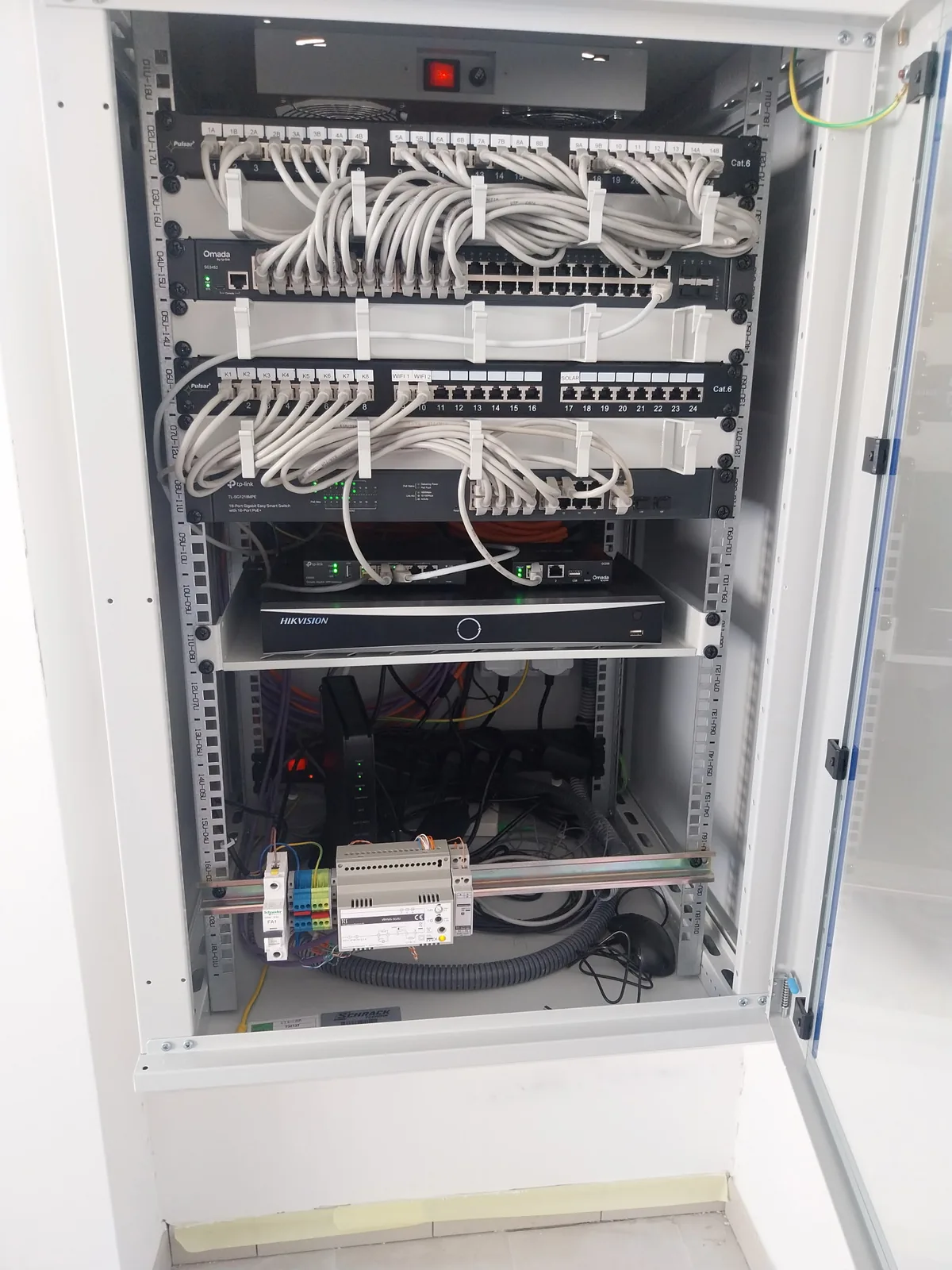

Kész, nyitott 19 colos rack patch panelekkel, switchekkel, NVR-rel és PDU-val — Kész rack Minden eszköz beépítve és bekötve.

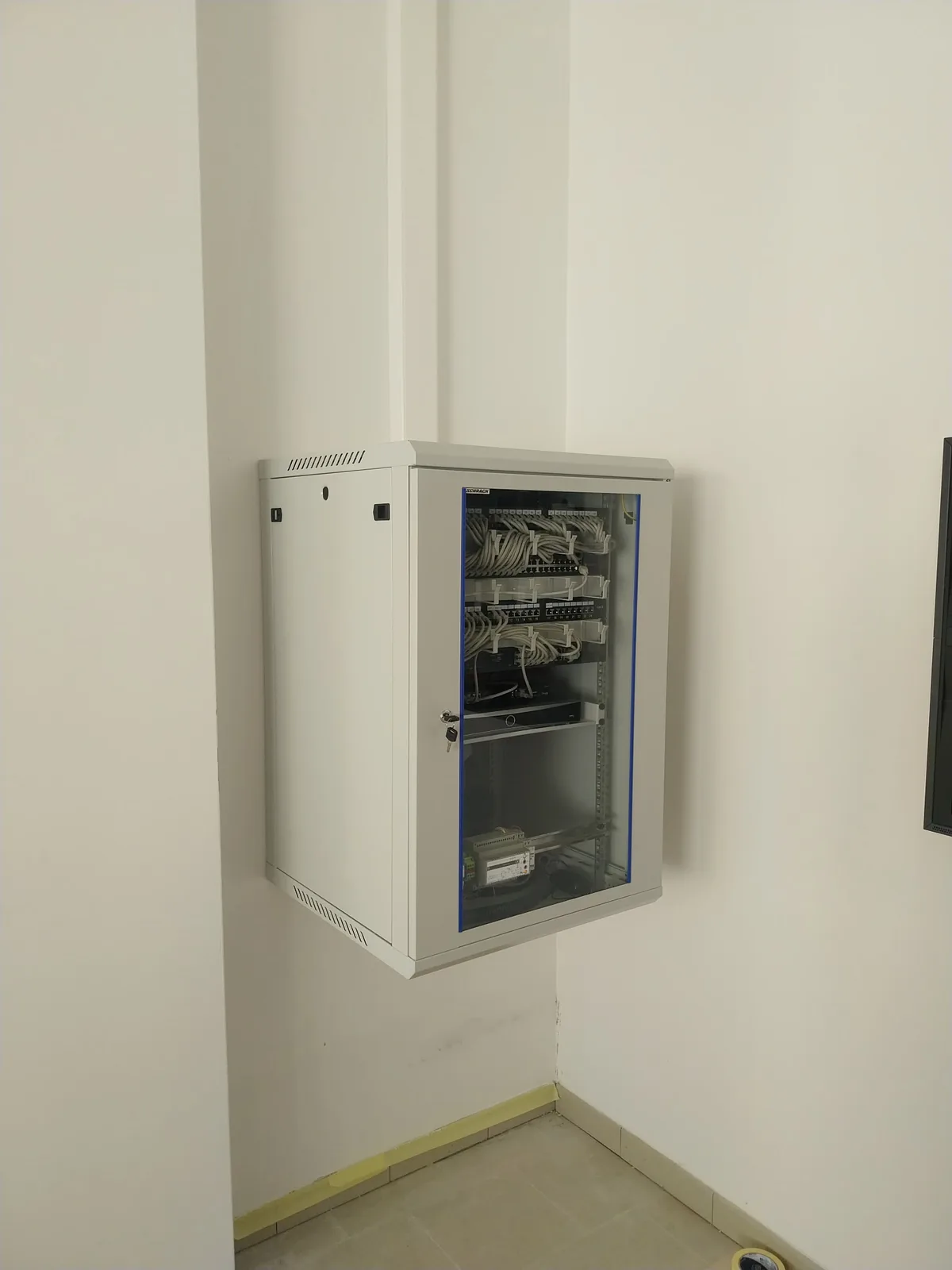

Zárt, falra szerelt hálózati rack — Zárt rack A falra szerelt szekrény a végleges helyén.

03 / Hálózati architektúra

A címtartományok publikálás céljából általánosítva vannak (x és y helyőrzők).

Alhálózatok és szabályok

Zóna	Alhálózat	Átjáró	Eszközök	Szabály
WAN tranzit	ISP által kiosztott privát /24	ISP modem	Sagemcom LAN, ER605 WAN	Az ER605 WAN a modemen DMZ hostként beállítva.
VLAN 1 — Menedzsment	`10.x.1.0/24`	`.1`	ER605, switchek, OC200, AP-k	Csak hálózati eszközök.
VLAN 10 — CCTV	`10.x.10.0/24`	`.1`	NVR (`.10`), kamerák (`.21–.28`)	A kamerák WAN kimenete az átjárón tiltva; csak az NVR kimenő forgalma engedélyezett (Hik-Connect miatt).
VLAN 20 — Irodai LAN	`10.x.20.0/24`	`.1`	Irodai és tantermi kliensek	Internet engedélyezve. NVR elérés engedélyezve.
WireGuard VPN	`10.y.0.0/24`	`.1`	Távoli admin peer	Routolt hozzáférés: VLAN 1, 10, 20.

Forgalom: a videó a switchen marad

Mind a nyolc kamera és az NVR a TL-SG1218MPE switchen, ugyanabban a VLAN-ban (10) van. A nyolc folyamatos H.265 rögzítési stream így L2 szinten, a switch backplane-jén belül kapcsolódik, és soha nem halad át a trunkon az ER605 felé. A router csak akkor kezel videóforgalmat, ha egy VLAN 20-as vagy VPN-es kliens élőképet vagy visszajátszást nyit meg — ez rövid, igény szerinti forgalom, nem 24/7-es terhelés.

PoE kapacitás

Fogyasztó	Becsült fogyasztás
8× kamera	~52 W
2× EAP610	~24 W
1× OC200	~4 W
Összesen / keret	~80 W / 250 W (~32%)

A ~170 W tartalék lefedi az áramcsúcsot, amikor éjszaka bekapcsolnak a kamerák IR és fehérfényű LED-jei, így a portok és az AP-k nem indulnak újra terhelés alatt.

04 / Távoli üzemeltetési modell

A távoli adminisztráció két szintre van bontva, eltérő hozzáférési úttal. A rutinszerű felügyelet az Omada felhőn keresztül történik; minden, ami az izolált alhálózatokat érinti, WireGuardon megy.

1. szint — Omada felhő (OC200)

Napi üzemeltetés

Felhasználási terület

Napi állapotellenőrzés, gyors hibabehatárolás és rutinmódosítások telefonról vagy webes portálról.

Funkciók

Valós idejű kliensanalitika, sávszélesség és portállapot az Omada által kezelt eszközökön (átjáró, AP-k, adoptált switchek).
Wi-Fi módosítások VPN nélkül: SSID-k, adóteljesítmény, csatornaszélesség, ideiglenes vendéghozzáférés.
A helyszíni OC200 vezérlő kimenő kapcsolatot tart az Omada felhővel, így nincs szükség bejövő portnyitásra.

2. szint — WireGuard L3 alagút

Teljes hozzáférés

Felhasználási terület

Alacsony szintű hardveradminisztráció, beágyazott eszközök karbantartása és a videórendszer kezelése.

Funkciók

Routolt L3 hozzáférés az izolált alhálózatokhoz: 10.x.1.0/24, 10.x.10.0/24, 10.x.20.0/24.
Teljes NVR webes felület: archívum letöltése, firmware-frissítés és kameránkénti stream-diagnosztika. Ezek egyike sem érhető el a publikus WAN felől.
Közvetlen switch webes felület / CLI a menedzsment VLAN-on az L2+ funkciókhoz, felhős közvetítő nélkül.

Mérnöki tanulság

A napi felügyelet és az alacsony szintű infrastruktúra-hozzáférés szétválasztása többrétegű védelmet ad. A rutinmetrikák és a Wi-Fi módosítások útközben is elérhetők az Omada felhővezérlőn keresztül, míg az érzékeny beágyazott eszközök (NVR, kamerastreamek, switchek menedzsmentsíkja) a publikus WAN felől nem érhetők el bejövő irányban, csak hitelesített, pont-pont WireGuard alagúton keresztül.

05 / Műszaki kihívások és hibaelhárítás

Alhálózat-ütközés és távoli kizáródás megelőzése

Routing

Kiváltó ok

A rendszergazdai gép otthoni hálózata és a távoli ISP modem is ugyanazt a privát /24 tartományt használta (az ISP modem gyári alapértéke). Teljes alagút (full tunnel) esetén a helyi forgalom azonnal megszakadt.

A modem távoli átcímzését elvetettem: a DHCP újraindul, az ER605 WAN címe megváltozik, a DMZ bejegyzés érvénytelenné válik, és a helyszín elérhetetlen marad, amíg valaki személyesen ki nem megy.

check_circle Megoldás

A modem változatlan maradt. Split tunnel a WireGuard kliensen — csak a belső alhálózatok mennek az alagúton át:

AllowedIPs = 10.x.1.0/24, 10.x.10.0/24,
             10.x.20.0/24, 10.y.0.0/24

A helyi internet a helyi átjárón marad; a telephely alhálózatai a VPN-en át elérhetők.

Dinamikus szolgáltatói IP és WireGuard handshake

NAT / DDNS

Kiváltó ok

Az alagút aktív, de 0 B received, 444 B sent állapotban ragadt. Az Omada által generált kliensprofil az átjáró privát WAN címét (az ISP modem mögött) adta meg végpontként, ami az internet felől nem elérhető. A GPON vonal publikus IP-je ráadásul időszakosan változik.

check_circle Megoldás

Az ER605 WAN címe DMZ hostként beállítva a Sagemcomon, így a WireGuard UDP port eljut hozzá. A modemen futó DDNS kliens követi a publikus IP-t. Kliens végpont:

Endpoint = <DDNS hostname>:<WireGuard UDP port>
PersistentKeepalive = 25

A keepalive nyitva tartja a NAT állapotot; a DDNS követi az IP-változást.

NVR webes elérés: tanúsítványfigyelmeztetés és belső DNS

TLS / DNS

Tünet és kiváltó ok

Az NVR webes felületét megnyitó dolgozók teljes oldalas „Nem biztonságos” figyelmeztetést kaptak, és egy másik VLAN-ban lévő IP-címet kellett begépelniük.

Az NVR gyárilag önaláírt tanúsítványt használ, amelyben egyetlen böngésző sem bízik meg.
Az NVR izolált LAN-on van, publikus hosztnév nélkül, így publikus CA (pl. Let's Encrypt) nem állíthat ki rá tanúsítványt.
A VLAN-okon átívelő IP-címeket a nem műszaki felhasználók nehezen jegyzik meg.

check_circle Megoldás

Helyi DNS: A-rekord az ER605-ön, nvr.site.lan → 10.x.10.10, feloldható a LAN-on és WireGuardon keresztül is.
NVR tanúsítvány: HTTPS bekapcsolva a 443-as porton. Új önaláírt tanúsítvány a nvr.site.lan névre, SHA-256 aláírással, exportálva NVR_CA.cer néven.
Kliensek beállítása: egy Windows batch script a certutil segítségével importálja a tanúsítványt a Windows megbízható legfelső szintű tárolójába, asztali parancsikont hoz létre az NVR-hez, és rövid útmutatót ír ki a felhasználónak.

Eredmény: nincs tanúsítványfigyelmeztetés a dolgozók gépein, az NVR egy asztali ikonról nyílik. Új munkaállomás beállítása egyetlen, rendszergazdaként futtatott script.

A belső DNS-nevek nem oldódnak fel VPN-en

DNS

Kiváltó ok

Az alagúton a 10.x.10.10 22 ms alatt válaszolt, de a nvr.site.lan lekérdezés Non-existent domain választ adott. Az Omada az egyedi LAN DNS rekordokat interfészhez köti, és a WireGuard interfész felé nem szolgálta ki őket.

check_circle Megoldás

Az ER605-ön a 03. pontban felvett A-rekord hatóköre kiterjesztve a WireGuard interfészen érkező lekérdezésekre. Tartalékként hosts bejegyzés a rendszergazdai gépen.

06 / Ismert korlátok

Nincs szünetmentes táp (UPS)

Ismert korlátozás

Állapot A rack túlfeszültség-védett PDU-n keresztül közvetlenül a hálózati áramról működik, UPS nélkül.

Hatás Áramkimaradás vagy fáziskiesés esetén a modem, az átjáró, a PoE switch és az NVR egyszerre leáll, a rögzítés pedig szünetel, amíg az áram vissza nem tér.

Döntés UPS nem lett telepítve; a felügyelő és a megrendelő megállapodott abban, hogy nem szükséges.

Kockázatcsökkentés Minden eszköz magától helyreáll: az ER605 átjáró, a TP-Link switchek és a Hikvision NVR automatikus bekapcsolásra van állítva, így a linkek, a WireGuard végpont és a rögzítés kézi beavatkozás nélkül visszaáll.

07 / Üzemi ellenőrzés

Helyszín Szlovákia

Menedzsment WireGuard L3, távoli helyszín

Állapot Ellenőrizve · éles üzemben

check_circleFizikai réteg Cat6 STP linkek 1000 Mbps full duplexen. Patch panelek földelve, PDU túlfeszültség-védelem aktív.

check_circleL2 kapcsolás A 8 H.265 rögzítési stream a PoE switchen marad. Nincs folyamatos videóterhelés az átjárón.

check_circleIzoláció A VLAN 10 kameraforgalmát (az összes kamera, az NVR kivételével) az átjáró a WAN határon eldobja.

check_circleTávoli elérés Split-tunnel WireGuard stabil DDNS végponton, keepalive-val. Nincs alhálózat-átfedés.

check_circleVégfelhasználók Hik-Connect elérhető a dolgozóknak. Az NVR asztali parancsikonról nyílik meg (https://nvr.site.lan), tanúsítványfigyelmeztetés nélkül.
