Elektronická požiarna signalizácia (EPS): Bosch AVENAR panel 2000

Systém požiarnej bezpečnosti — materská a základná škola, Slovensko

Bosch AVENAR Ústredňa EPS LSN slučka EN 54 Bosch certifikát §21

Úloha Inštalácia, programovanie LSN a hľadanie porúch na mieste, podľa projektu a pod zodpovednosťou oprávnenej dohliadajúcej osoby

Lokalita Materská a základná škola, Slovensko

Ústredňa EPS Bosch AVENAR panel 2000 · RPS

Stav Nainštalované, naprogramované a otestované, 2026

01 / Prehľad a normy

Inštalácia, programovanie slučky LSN a integrácia elektronickej požiarnej signalizácie (EPS) v materskej a základnej škole na Slovensku. Ústredňou EPS je Bosch AVENAR panel 2000; držiaky dverí, vyrážaciu spúšť hlavného rozvádzača a GSM komunikátor ovláda reléový modul RML 0008 A na vnútornej lište ústredne.

Projekt systému (rozloženie zariadení, miestnosti a logika príčin a následkov) vypracoval tím a oprávnená dohliadajúca osoba, ktorá má potrebné oprávnenie a zodpovedá za neho. Ja som systém nainštaloval, adresoval, naprogramoval a na mieste riešil poruchy.

Prehľadné hlásenia poplachov: ústredňa zobrazuje funkčné zóny a názvy miestností, nie surové adresy zbernice LSN.
Fail-safe ovládanie: únikové dvere sa uvoľnia pri poplachu aj pri výpadku napájania.
Autonómia batérií podľa EN 54-4: 24 h v pokojovom stave + 30 min v stave poplachu.

Referenčná norma	Oblasť
STN EN 54-2	Ústredne EPS
STN EN 54-3	Sirény, akustické parametre
STN EN 54-4	Napájacie zdroje a dimenzovanie batérií
DIN 33404-3	Evakuačný tón: klesajúci sweep 1200 → 500 Hz za 1 s

Certifikácie a odborná spôsobilosť

Certified Designer & Engineer – Fire Alarm Systems / EPS (Bosch FPA 5000/1200, AVENAR)

Výrobca

Certifikácia výrobcu (Bosch), vydal Bosch Building Technologies Europe, marec 2026.

§21 (Vyhláška 508/2009 Z. z.)

Legislatíva

Slovenská vyhláška č. 508/2009 Z. z.

02 / Hardvér a topológia

Funkcia	Zariadenie	Poznámka
Ústredňa EPS	Bosch AVENAR panel 2000	Node 1.1, programovaná v RPS. Dotykový displej s mapou zón a kontaktmi.
Napájanie	FPE-8000-BCM	Riadenie batérií na pozícii 1 lišty. 24 V DC, 2× 12 V 26 Ah SLA v sérii.
Modul LSN linky	LSN 0300 A	Modul na lište. LSN linka zapojená ako uzavretá slučka.
Reléové výstupy	Bosch RML 0008 A	8-reléový modul na vnútornej lište ústredne (nie periféria na zbernici LSN).
Hlásiče	FAP-O420, FAP-425	Optické dymové hlásiče.
Majáky	FNS-420-R	Optické signalizačné zariadenia LSN.
Sirény	FNM-420U-A-BS	Sirénové pätice LSN.
Tlačidlové hlásiče	Bosch FMC-420RW	Adresovateľné, na povrchovú montáž. Resetovací mechanizmus, stavová LED, horné sklopné veko otvárané servisným kľúčom.
DC-DC menič	Mean Well DDR-15G-12	24 V → 12 V, galvanicky oddelený, na DIN lištu. Napája GSM komunikátor.
Komunikátor	GSM / SMS modul	Umiestnený v kovovej skrini ústredne.

Obr. 1 — Topológia systému: moduly na lište, slučka LSN, napájanie a reléové výstupy

Fotografie

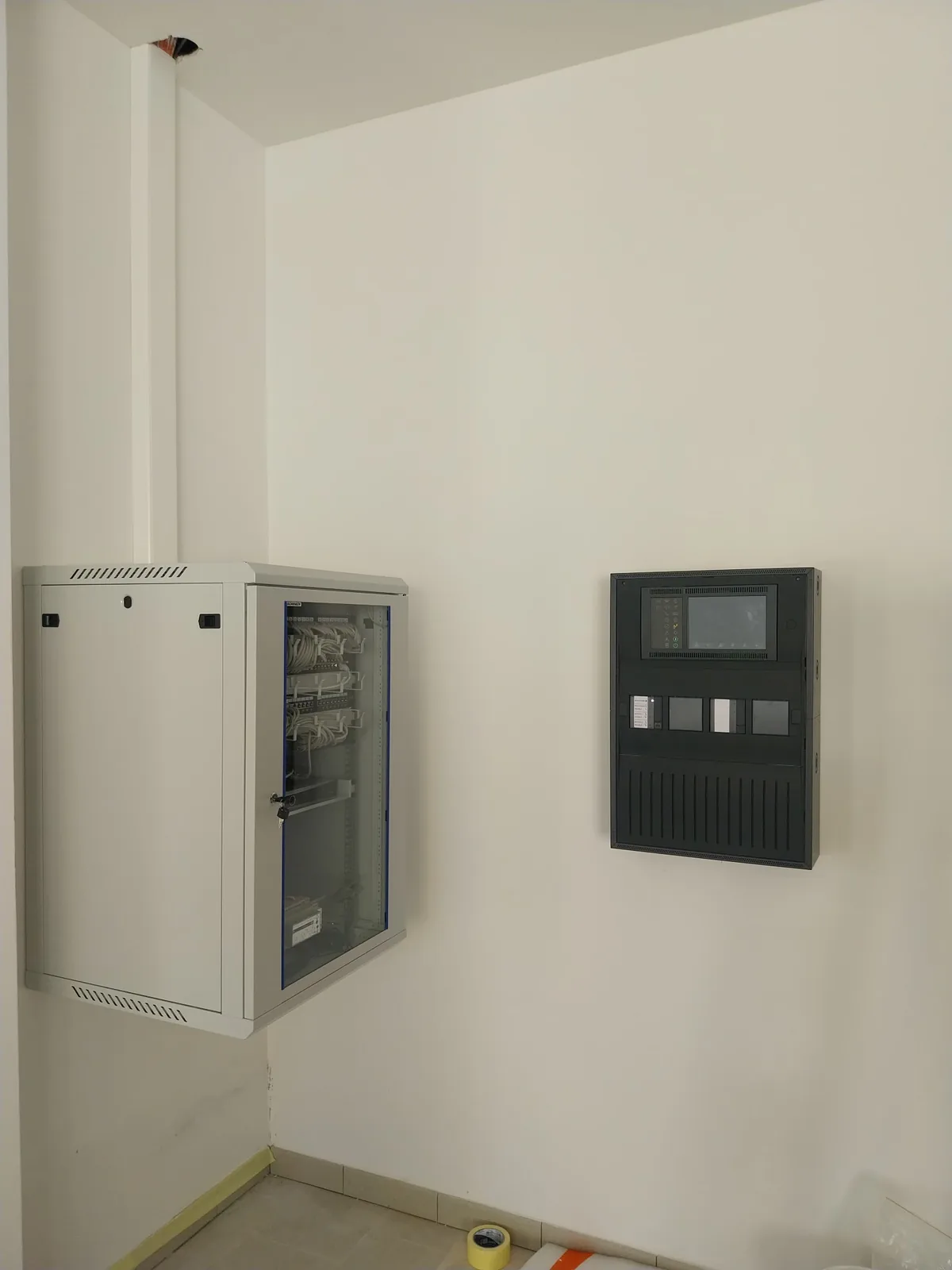

Nástenná ústredňa EPS Bosch AVENAR vedľa sieťového racku — Hotová inštalácia Ústredňa AVENAR (vpravo) vedľa sieťového racku.

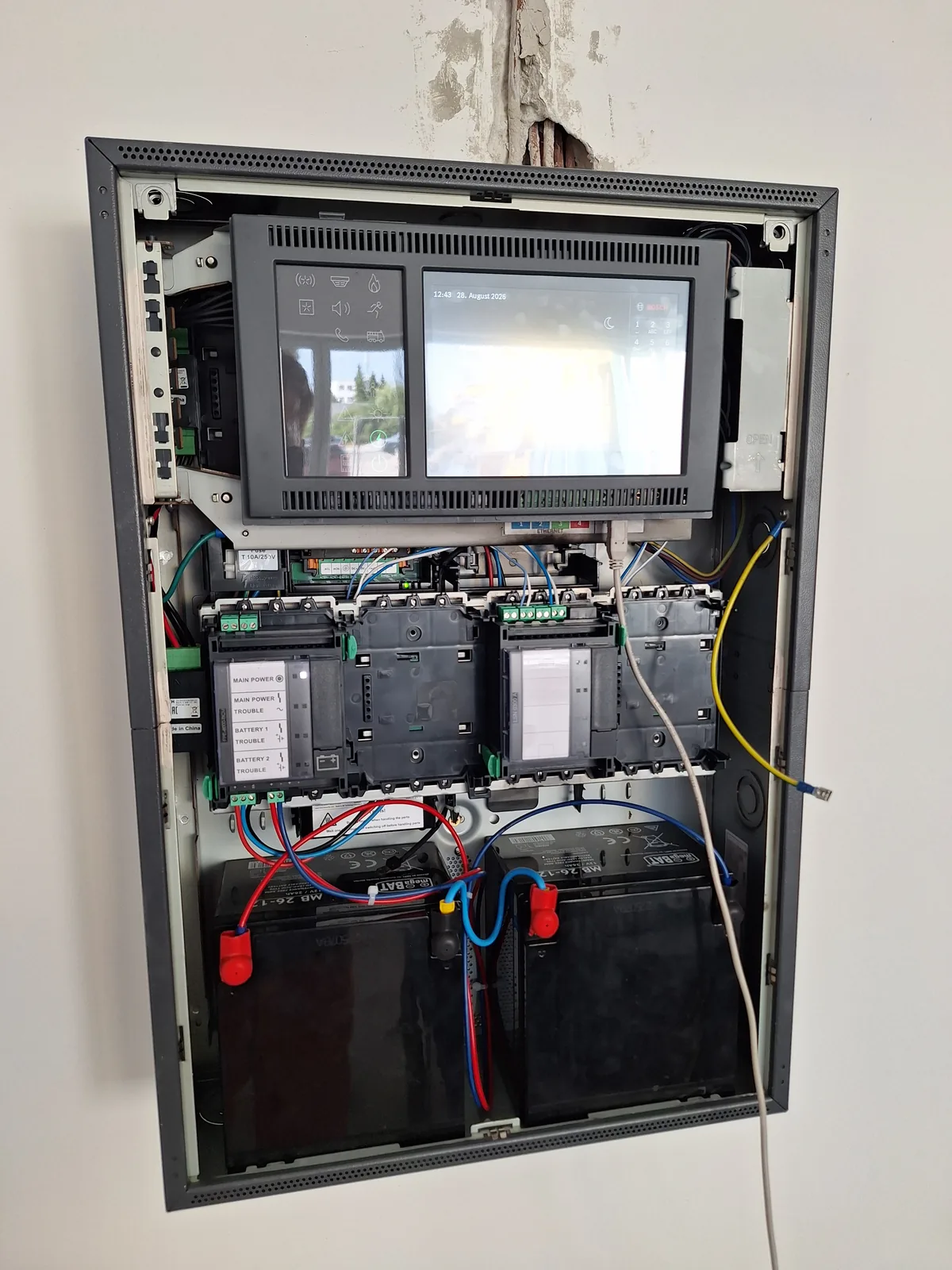

Otvorená ústredňa Bosch AVENAR s dotykovým displejom, modulmi a batériami — Vnútro ústredne Bez krytu: dotykový displej, moduly na lište a 2× 12 V 26 Ah batérie.

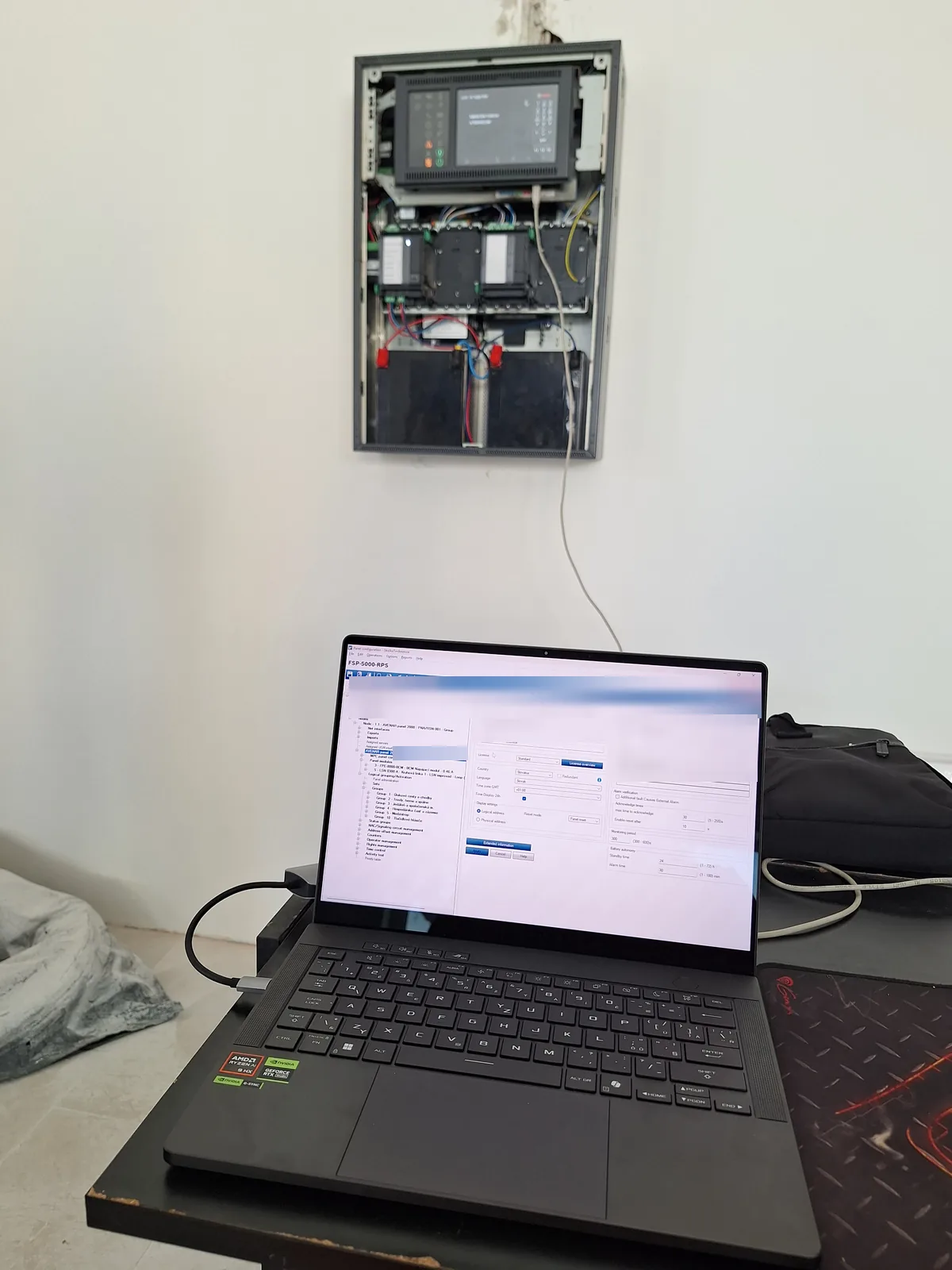

Notebook s Bosch RPS pripojený k ústredni EPS — Programovanie na mieste Notebook s RPS pripojený k ústredni.

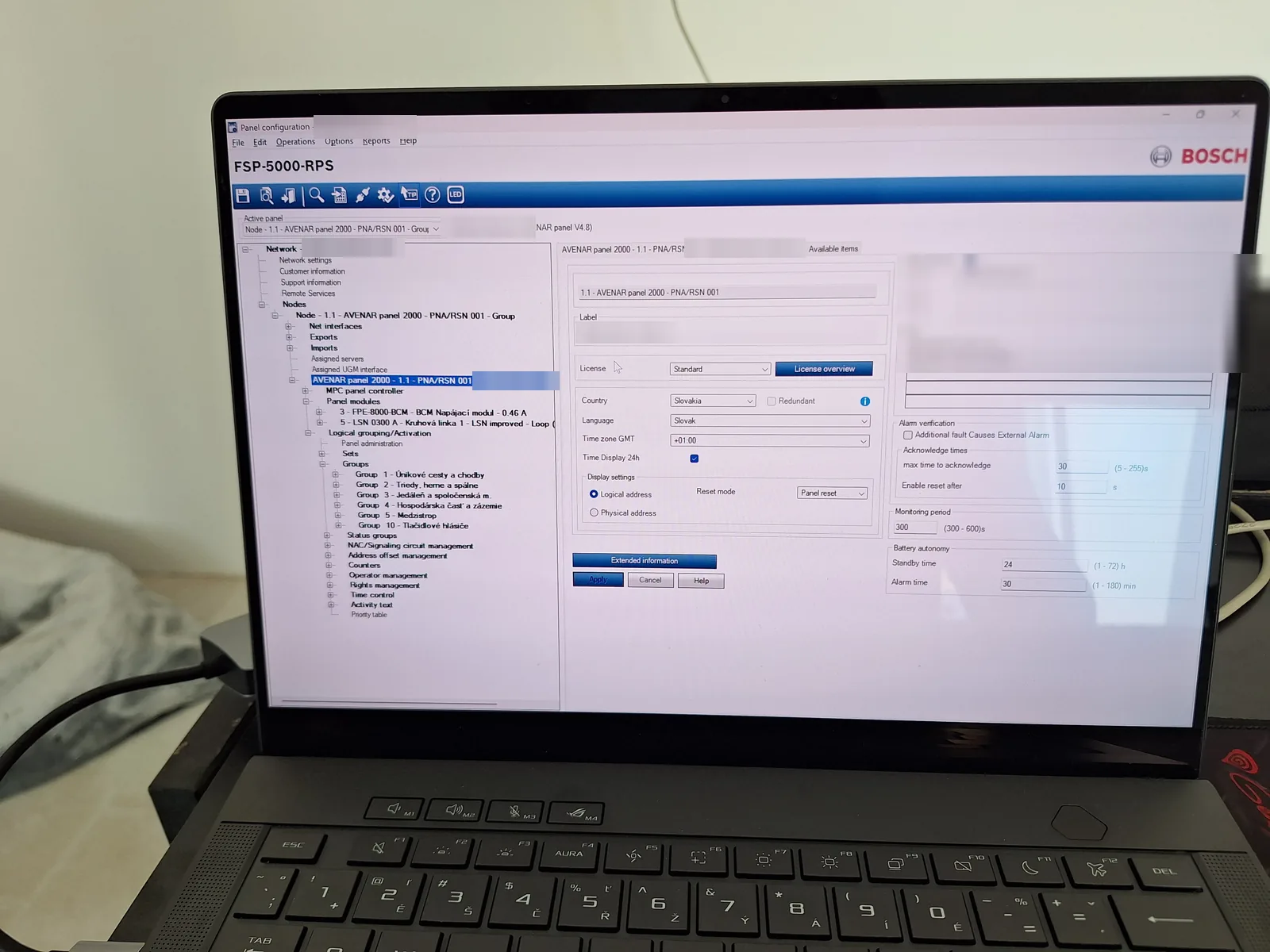

Konfiguračná obrazovka Bosch FSP-5000-RPS so skupinami zón a nastavením batérií — Konfigurácia v RPS Skupiny zón, odber modulu 0,46 A a nastavenie batérií 24 h / 30 min. Údaje o objekte rozmazané.

03 / Zónovanie

Poplachy sa zobrazujú podľa funkčnej zóny a názvu miestnosti, nie adresou LSN ako Node 1.1, Dev 38. Názvy zón nižšie sú presne tie, ktoré ukazuje displej, takže personál alebo hasiči prečítajú miesto požiaru za pár sekúnd.

Zóna	Názov na displeji	Priestor	Prvky
Zóna 1	Únikové cesty a chodby	Únikové cesty a chodby	Dymové hlásiče, sirény, majáky
Zóna 2	Triedy, herne a spálne	Triedy, herne, spálňa	Optické dymové hlásiče (FAP-O420), sirénové pätice
Zóna 3	Jedáleň a spoločenská m.	Jedáleň, spoločenské miestnosti	Optické hlásiče pre veľké priestory, nástenné sirény
Zóna 4	Hospodárska časť a zázemie	Hospodárska časť, technické miestnosti	Teplotné a dymové hlásiče
Zóna 5	Medzistrop	Priestor nad podhľadom	Skryté optické hlásiče s externými indikátormi
Zóna 10	Tlačidlové hlásiče	Tlačidlové hlásiče	Tlačidlové hlásiče Bosch FMC-420RW

04 / Matica príčin a následkov

Logika príčin a následkov je súčasťou projektu mojich kolegov; moja časť bola realizácia reléových výstupov (RML 0008 A).

Funkcie budovy ovláda reléový modul RML 0008 A na lište ústredne.

Výstup	Pokojový stav	Pri požiarnom poplachu	Pri výpadku napájania
Magnetické držiaky dverí	Pod napätím, únikové dvere pridržané	Relé preruší napájanie, dvere sa mechanicky uvoľnia	Uvoľnené (fail-safe)
Hlavný rozvádzač	Vyrážacia spúšť v pokoji	Vyrážacia spúšť vybaví, odpoja sa obvody 230/400 V okrem nevyhnutných	Nevzťahuje sa
GSM komunikátor	Bezpotenciálová NC slučka zopnutá	Slučka rozopne, komunikátor odošle poplach	Zostáva napájaný z AUX zbernice zálohovanej batériami

Vstup a napájanie GSM

Komunikátor je v kovovej skrini ústredne, takže bezpotenciálová NC slučka neopúšťa skriňu, prerušenie kábla je prakticky vylúčené a akékoľvek rozopnutie ho okamžite spustí. Napája sa z 24 V AUX zbernice cez galvanicky oddelený Mean Well DDR-15G-12 (24 V → 12 V), nie z jednej batérie, čo by narušilo rovnováhu sériovej sady.

05 / Technické problémy a ich riešenie

Práca s uzavretým priemyselným systémom

Prístup

Kontext

Bosch AVENAR, RPS a LSN sú uzavreté produkty na ochranu života. Na rozdiel od open-source webových technológií je verejnej dokumentácie minimum, Stack Overflow ich nepokrýva a o ich vnútornej logike či chybových kódoch neexistujú použiteľné tréningové dáta pre AI.

check_circle Prístup

Pri práci som vychádzal zo schém a dokumentácie výrobcu, meraní multimetrom na slučke a praktického hľadania chýb.

Poradie modulov na lište a napájanie zbernice

Hardvér ústredne

Príznak a príčina

Ústredňa neprešla úvodnou vnútornou kontrolou hardvéru: moduly boli na vnútornej lište (PRS-0002A) v nesprávnom poradí.

Základná doska (backplane) ústredne vyžaduje pevné fyzické poradie: riadenie batérií napája lištu a ďalšie moduly nasledujú podľa odberu prúdu, aby nevznikali úbytky napätia na vnútornej DC zbernici a chyby arbitráže.

check_circle Riešenie

Moduly preosadené do predpísaného poradia: FPE-8000-BCM na pozícii 1 pri prívode napájania, potom slučkový modul LSN 0300 A a nakoniec reléový modul RML 0008 A. Kontrola hardvéru prešla.

Poradie na lište po oprave

pozícia   modul           funkcia
1         FPE-8000-BCM    riadenie batérií · prívod napájania
2         LSN 0300 A      modul slučky LSN
3         RML 0008 A      8 reléových výstupov

Zapojenie sirénovej pätice: schéma vs. hardvér

Zapojenie

Príznak a príčina

Sirénové pätice FNM-420U zostali nemé a spôsobovali trvalú poruchu slučky.

Schéma predpisovala manuálnu prepojku medzi dvoma svorkami pätice. Aktuálna revízia hardvéru ich prepája interne, takže zastaraná prepojka rušila monitorovanie linky LSN.

check_circle Riešenie

Prepojka odstránená, linka LSN zapojená podľa aktuálnej revízie hardvéru. Sirény boli okamžite adresovateľné a porucha linky zmizla.

Lokalizácia poruchy slučky v režime T-tap

Diagnostika

Príznak a príčina

Uzavretá slučka LSN sa nenadviazala; prvky hlásili skrat a výpadok komunikácie.

V uzavretej slučke ústredňa komunikuje z oboch koncov, čo zakrýva skutočné miesto poruchy.

check_circle Riešenie

Ústredňa dočasne prepnutá na otvorené (T-tap / odbočka) dotazovanie.
Prvky sa adresovali postupne pozdĺž kábla; skenovanie sa zastavilo na chybnom mieste.
Pri tomto hlásiči svorka zovrela izoláciu namiesto holého vodiča. Vodič znovu odizolovaný na 8–10 mm, sken až po posledný prvok a slučka opäť uzavretá v RPS.

Prekročenie energetického limitu BCM (72 h vs. 24 h)

Napájanie

Príznak a príčina

RPS hlásil:

Fatal: Energy Zone 1 power consumption exceeds the maximum limit (FPE-8000-BCM)

Pohotovostný čas bol nastavený na 72 h. Pokojový prúd je 0,46 A a sada batérií 2× 12 V 26 Ah v sérii dáva 24 V 26 Ah — pri sériovom zapojení sa kapacita nesčítava.

check_circle Riešenie

Pohotovostný čas vrátený na 24 h + 30 min poplach, čo je autonómia určená pre túto budovu. Kontrola konzistencie v RPS prešla.

Kontrola batérií podľa EN 54-4 0,8 = koeficient využiteľnej kapacity

využiteľná kapacita  26 Ah × 0,8          = 20,8 Ah
72 h pohotovosť      0,46 A × 72 h        = 33,1 Ah   > 20,8 Ah   ✗
max. pri 72 h        20,8 Ah ÷ 72 h       ≈ 0,29 A    < 0,46 A    ✗
24 h pohotovosť      0,46 A × 24 h        = 11,0 Ah   + 30 min poplach  ✓

06 / Kontrolný zoznam uvedenia EPS do prevádzky (technická samokontrola)

eps-kontrolny-zoznam.txt

KONTROLNÝ ZOZNAM UVEDENIA EPS DO PREVÁDZKY (TECHNICKÁ SAMOKONTROLA)

Stav: NAINŠTALOVANÉ, NAPROGRAMOVANÉ A TECHNICKY OVERENÉ

Referenčné normy: STN EN 54-2, 54-4 | DIN 33404-3

KONTROLA SYSTÉMOV:

[✓] ÚSTREDŇA A NAPÁJANIE Skriňa AVENAR 2000 a poradie modulov na lište overené (BCM → LSN → RML).
Batérie SLA 24 V 26 Ah skontrolované na 24 h pohotovosť + 30 min evakuácie.

[✓] LSN SLUČKA Topológia uzavretej slučky overená vo všetkých 6 zónach.
Zastaraná prepojka sirény odstránená; chyba svorky lokalizovaná metódou T-tap.

[✓] EVAKUÁCIA Sweep DIN 33404-3 (1200 → 500 Hz @ 1 Hz) overený na hlasitosti 5.
Tlačidlové hlásiče FMC-420RW a optické majáky funkčné pri testovaní.

[✓] INTEGRÁCIA Logika relé RML 0008 A aktívna: fail-safe uvoľnenie dverí,
vyrážacia spúšť hlavného rozvádzača (230/400 V) a oddelená NC slučka GSM.
